The software environment for Linux

The following guide describes the installation and use of the AVR toolkit 9:10 Ubuntu operating system.

Install the following software:

1. Linux software packages

• gcc-avr – GNU C-language compiler for AVR
• avrdude – Program for uploading hex-files to microcontroller
• avr-libc – C language libraries to write code for AVR platform

To install the packages, use the terminal command:

sudo apt-get install gcc-avr avrdude avr-libc

or graphical installation software (such as Ubuntu software center or Synaptic packetmanager).

2. Homelab library

The library simplifies the writing of program code, since lower-level functions are ready-made. Visit the Homelab website and download the file named Homeland library vX.X.run, where XX represents the version number. Run the following command to install the library:

sudo sh homelab_library_vX.X.run

Make sure that your library installation is successful.

3. KontrollerLab

KontrollerLab is an IDE (integrated development environment) for writing, compiling, loading and debugging AVR software. Download the KontrollerLab software and save it to some folder (for example, ~/Documents/AVR/KontrollerLab). Run the following command in this folder:

sudo dpkg -i kontrollerlab*.deb

If you have problems with packet dependencies, run the command, which installs the missing packages:

apt-get install –f

Connect to programmer with computer and see if the computer recognizes it. Write the command “lsusb” in the terminal window which should show the list of connected USB devices. Programmers name is “Future Technology Devices International, Ltd FT 232 USB-Serial (UART) IC”.

To get the port to which the programmer is connected to, check the /dev folder using the commands cd /dev (sets /dev as a current folder) and dir (displays the content of the folder). As the programmer is USB-serial interface, it is named as a “ttyUSBx” where “x” marks the index of the inteface. If there are no other USB-serial devices this number is zero.

To write an AVR program, a project must be created which contains all the necessary files: source codes, header files, compiled program, etc. To clearly seperate projects, a folder for each project should be made (this option is given by the project wizard also).

To create a project follow the steps:

1. Avada KontrollerLab (Rakendused → Programmeerimine → KontrollerLab) ning valida ülevalt menüüst File → New → New project. Avaneb aken, kus tuleb määrata projekti asukoht ning Location-väljale kirjutada projektifaili nimi. Toodud näites on loodud eraldi kataloog ../Homelab/blinkingLED/, kus hoitakse kõik näiteprogrammi (vilkuva LED) jaoks loodavad failid eraldi.

2. Kuna projekt on esialgu tühi, siis tuleb sellele juurde lisada C-fail, kuhu koodi saaks kirjutada. Valida menüü File → New → New. Avaneb faili lisamise aken, kus valida C source ja määrata faili nimi.

3. Seadistada KontrollerLabi projekt vastavalt kodulabori riistvarale. Valida menüü Project → Configure Project, mispeale kuvatakse projekti seadistamise aken avatuna Common-kaardil. Määrata protsessoriks (CPU) ATmega128, taktsageduseks (clock) 14745600,0 Hz ning loodavate HEX ja MAP failide nimed. Vajutades nuppu Set as default, määrab see hetkeseadistused KontrollerLabis ka kõikide edaspidi loodavate projektide seadistusteks. Kuna sõltumata projektist jääb kodulabori riistvara samaks, siis on mõttekas määratagi sisestatud parameetrid vaikimisi parameetriteks. Samas jäävad ka KontrollerLabi poolt loodavate väljundfailide (HEX, MAP) nimed samaks. Siinkohal on kaks võimalust: igas projektis muuta HEX faili nime või panna mingi universaalsem nimi (nt out.hex), mis sobiks kõikidele projektidele. Hetkel on võetud teine variant, nii et projekti vahetamisel ei pea väljundfailide nimesid muutma.

NB! Kuna KontrollerLab programmis ei saa korrektselt teeki lisada Linker kaardil, siis tuleb Kodulabori teegi lisamine seadistada siin, kirjutades map faili nime taha -lhomelab .

Compiler kaardil seadistada kompilaatori sätted, nagu näidatud juuresoleval pildil. Enne OK vajutamist määrata ka siin sisestatud parameetrid vaikimisi säteteks.

4. Seadistada programmaatori sätted, valides menüü Project → Configure Programmer. Choose Programmer-kaardil valida AVRDUDE ning AVR DUDE kaardil määrata programmaatori tüübiks jtagmkI ja ühendusliideseks eelnevalt leitud port /dev/ttyUSBx (vt programmaatori peatükki). Määrata ka siin seadistatud parameetrid vaikimisi säteteks.

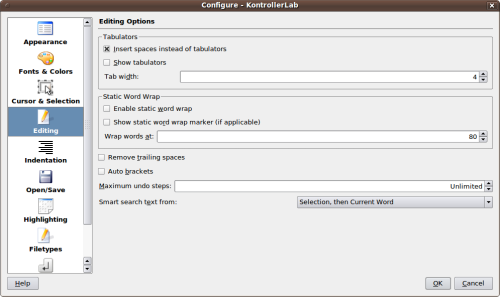

5. Seadistada tekstiredaktori sätted nii, et tabulaatorit tõlgendataks 4 tühikuna. See on vajalik, kui juhtutakse lähtefaili avama mõne muu tekstiredaktoriga, mis tõlgendab tabulaatorit teisiti kui KontrollerLab. Sel juhul võib koodi liigendus muutuda, nii et inimese jaoks on kood raskesti jälgitav. Selleks, et seda ei juhtu, valida menüü Settings → Configure Editor ja avanenud aknas vasakult Editing. Märgi linnuke kasti “Insert spaces instead of tabulators” sisse. Samuti määra tabulaatori laiuseks 4 tühikut.

6. Seadista avanenud alamaknad KontrollerLabis oma käe järgi ning kirjuta mingi lihtne programm keskkonna testimiseks. Järgnevas alampeatükis on näitena toodud vilkuva LED programm.

Kui arenduskeskkond on esimest korda paigaldatud ja seadistatud, on mõistlik testida, kas kõik sai tehtud õigesti. Selleks on lihtsaim viis teha üks väike programm, see ära kompileerida ja laadida kontrollerisse.

1. Ühendada programmaator ATMega128 Kontrollerimooduli plaadiga. Kontrollida, et programmaator saab ühendatud õigesse pistikusse (JTAG) ja õigetpidi (kaabel on suunatud kontrolleri plaadist eemale - vaata järgmist pilti). Pärast programmaatori ühendamist ühendada kontrolleri toide (kontrolleri plaadil peab süttima väike roheline LED).

2. Sisestada lihtne C-kood ja kompileerida see (compile).

#include <avr/io.h>
#include <homelab/delay.h>

int main(void)
{
	// Viigu PB7 seadmine väljundiks
	DDRB = 0x80;

	// Lõputu tsükkel
	while (true)
	{
		// Viigu PB7 inverteerimine
		PORTB ^= 0x80;
		hw_delay_ms(500);
	}
}

Tööriistariba

Veendu, et väljundaknasse tuleb teade “File compiled successfully”. Kui annab teate “Error(s) occurred: ”, siis kontrollida, et koodi sisestamisel ei ole tehtud mõnd kirjaviga.

3. Koodi pealelaadimiseks valida ignite käsk. Kui kõik õnnestub, siis väljundaknas viimase reana annab KontrollerLab teate “Project built and uploaded successfully”. Kontrolli, et punane LED hakkaks perioodiliselt vilkuma (500 ms põleb, 500 ms on kustund).

Kui LED vilgub, nii nagu eespool kirjeldatud, on tarkvara paigaldatud edukalt ja esimene labor läbitud. Palju õnne!

Mõnikord tekib vajadus AVR programmis kasutada ujukoma-arve. Nendega arvutamiseks ja nende esitamiseks printf-tüüpi funktsioonidega tuleb projekti seadistustes teha järgmised muudatused:

1. Avada projekti seaded menüüst Project → Configure Project ning valida Linker kaart. Märgistada Linker flags sektsioonis esimene linnuke (vaata ka juuresolevat pilti).

2. Vajutada OK ja sulgeda seadete aken.
