Kontrollerimooduli (ATmega128) modifitseerimine

Vana kontrollerimooduli puhul on versioon 5 kommunikatsioonimoodulite kasutamiseks vaja teha järgnevad muudatused kontrolleriplaadil, et vältida konflikte MAX232 draiverite vahel.

Lahti on vaja ühendada MAX232 draiveri Rx1 viik kontrollerimoodulil. Kasutades jootekolbi, sulatage tina viigul 9 (vt pilti) ning painutage viik väikese kruvikeeraja abil üles. Ülejäänud MAX232 viigud võivad jääda nagu nad on ning vajaduse korral on lahtiühendatud viiku võimalik uuesti ühendada.

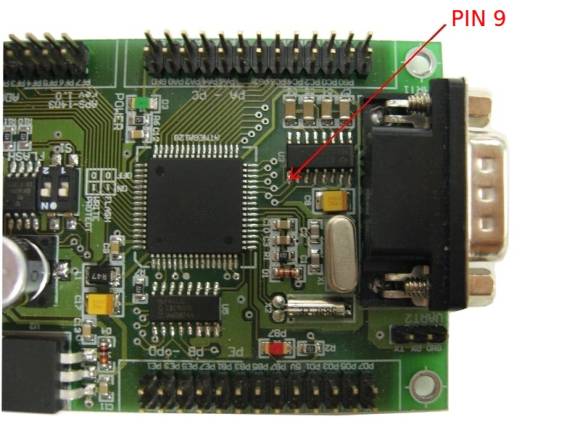

MAX232 draiver ja Rx1 viik

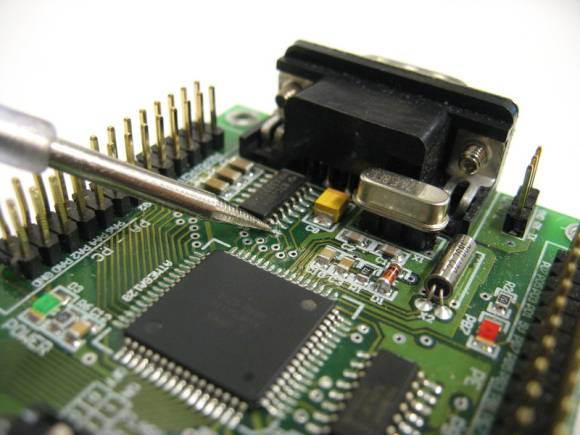

Viigu lahtijootmine ning üles painutamine
